خط طلاء الرذاذ الكهروستاتيكي التجميعية الآلية بالكامل للطلاء الرذاذ لقطب العجلة

تفاصيل المنتج

شروط الدفع والشحن

احصل على أفضل سعر
إبراز:

خط الطلاء بالرذاذ الكهروستاتيكي الآلي بالكامل,خط الطلاء الكهربائي الستاتيكي لمركز العجلات,خط الطلاء الكهربائي التلقائي بالكامل

,

Wheel Hub Electrostatic Painting Line

,

Fully Automated Electrostatic Painting Line

خط طلاء الرذاذ الكهروستاتيكي التجميعية الآلية بالكامل للطلاء الرذاذ لقطب العجلة

وصف المعدات:



تتكون الهندسة المعمارية الشاملة لمعدات طلاء رذاذ العجلات من نظام المعالجة المسبقة ونظام الرذاذ ونظام التجفيف ونظام فحص الجودة والنظام المساعد.يتبنى تصميم خط التجميع الآلي بالكامل لدعم الرش الشخصي واحتياجات إنتاج حماية البيئة. سير العملية: تحميل محور العجلة → التنظيف → التجفيف → الرش الكهروستاتيكي → الرش الدقيق للروبوت → التشديد → فحص الجودة → التعبئة والتغليف.دعم الرسم على أساس الماء / الرش المسحوق التبديل السريع (تعديل خط الإنتاج في غضون ساعتين)التكامل مع الطبقة النانوية: معالجة البلازما المسبقة الاختيارية + رش السيراميك النانوية (مقاومة أفضل للاستعمال بنسبة 300٪) ، برنامج انبعاثات الكربون الصفرية:نظام تسخين الهيدروجين + مصدر الطاقة الكهروضوئية لتحقيق انبعاثات الكربون الصفرية طوال عملية الرش.



الهيكل الرئيسي والمكونات



يتم وصف الهيكل الرئيس والمكونات بالتفصيل
نظام التجهيز المسبق
الوظيفة: تنظيف سطح محور العجلة لضمان التماسك بالرش.
جهاز الرذاذ ذو الضغط العالي لخط التنظيف التلقائي: فوهة متعددة الزوايا (ضغط 20MPa) ، تغطي فجوات المحور والشاشات.
خزان المعالجة الكيميائية: خزان غسيل القلي (pH 10-12): إزالة الدهون.
خزان المخللات (pH 2-3): إزالة طبقة الأكسيد.
نظام المياه الدائرة: غسل ضد التيار على ستة مستويات ، مجهزة بوحدة معالجة مياه الصرف الصحي (تصفية الكربون المنشط + خزان المحايدة).
نظام الرش
الوظيفة: طبقة ملونة موحدة، طلاء لون، ورنيش.
وحدة الرش الكهربائي الستاتيكي الكأس الدوارة بندقية الرش الكهربائية الستاتيكية: المكونات الأساسية: الكأس الدوارة من سبيكة التيتانيوم (سرعة 50,000rpm) ، مولد الجهد العالي (100kV).
تأثير التفجير: الجسيمات ≤25μm، وتوحيد الفيلم ±3μm.
جهاز استرداد المسحوق: فاصل الإعصار (الاسترداد الأولي) + مجموعة عناصر المرشح (الاسترداد الثانوي) ، معدل الاسترداد ≥98٪.
جهاز الروبوت الذي يقوم برش محطة عمل ذات 6 محاور: محرك محرك الخدمة، دقة تحديد المواقع المتكررة ±0.03mm.
تحديد الموقع البصري ثلاثي الأبعاد: مسح الليزر لمخطط محور العجلة، ضبط مسار الرش في الوقت الحقيقي.
مجموعة صمامات تغيير اللون الذكية: 15 تغيير لون، معدل بقايا الطلاء < 0.3٪
نظام التشديد
الوظيفة: الطلاء الجاف لتشكيل سطح عالية القسوة.
فرن التجفيف بالهواء الساخن بالأشعة تحت الحمراء وحدة التدفئة: معايير النوع
طول موجة لوحة الإشعاع بالأشعة تحت الحمراء 2-5μm، كثافة الطاقة 8kW/m2
سرعة الرياح من دائرة الهواء الساخن هو 0.5-2m/s قابلة للتعديل
وحدة التحكم في درجة الحرارة: ضبط ذكاء PID ، فرق درجة الحرارة ± 2 °C.
استرداد حرارة النفايات: عازل حرارة سيراميكي، معدل توفير الطاقة بنسبة 30٪.
آلة تصفية الأشعة فوق البنفسجية (اختياري) مجموعة مصابيح الزئبق (طول موجة 365nm) + عاكس ، إنهاء تجفيف سطح اللون في 3 ثوان.
4.نظام فحص الجودة
وظيفة: مراقبة في الوقت الحقيقي لجودة الطلاء ودقة.
كاشف سمك الفيلم عبر الإنترنت: مستشعر مثلث الليزر، سرعة المسح 200mm/s، دقة ±1μm.
آلة فحص جودة بصرية الذكاء الاصطناعي: كاميرا صناعية عالية الدقة (50 مليون بكسل) + خوارزمية التعلم العميق ، معدل التعرف على العيوب > 99.8٪
5. النظام المساعد
سلسلة ناقلة: سلسلة تعليق مقاومة لدرجات الحرارة العالية (حمل 500 كجم) ، سرعة 0.5-3m/min قابلة للتعديل.
جهاز معالجة حماية البيئة: برج احتراق تحفيزي لـ VOC (كفاءة المعالجة ≥99٪)
خزان معالجة بيولوجية لمياه الصبغ النفايات على أساس الماء (إفراز COD < 50mg/L).
وحدة التحكم المركزية: نظام PLC + SCADA متكامل، يدعم محاكاة التوأم الرقمي والتشغيل والصيانة عن بعد.





الخصائص:



1أداء عال من حيث التكلفة استنادا إلى استراتيجية وضع المنتج وتطوير العميل ، استنادا إلى الفوائد الاقتصادية ، لتحقيق أفضل أداء من حيث التكلفة.

2.مفهوم تصميم المعدات المتقدمة للتميز، درجة عالية من أتمتة المعدات الصناعية، تظهر أسلوب الشركة الحديثة المتقدمة.

3القدرة العالية على التكيف لتلبية متطلبات الإنتاج الحالية، وإحتياط مساحة للتطوير، مع الأخذ بعين الاعتبار زيادة الإنتاج في وقت لاحق واحتياجات تحسين الجودة.

4تتبع معايير الجودة بدقة نظام إدارة الجودة IS0900، ويتم فحص كل حلقة صغيرة من تركيب المعدات بأكملها بدقة.

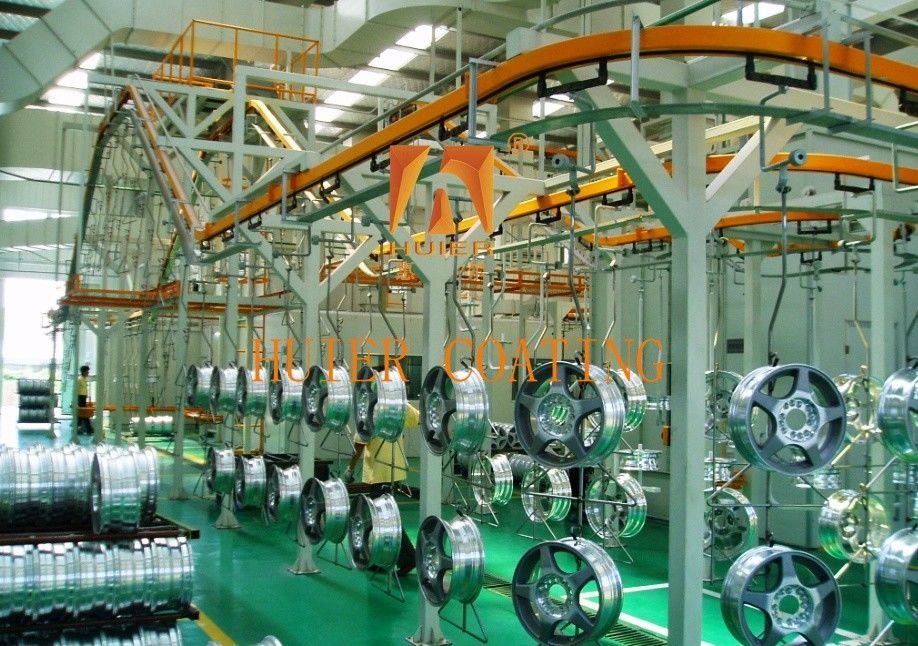

خط طلاء الرذاذ الكهروستاتيكي التجميعية الآلية بالكامل للطلاء الرذاذ لقطب العجلة 0
