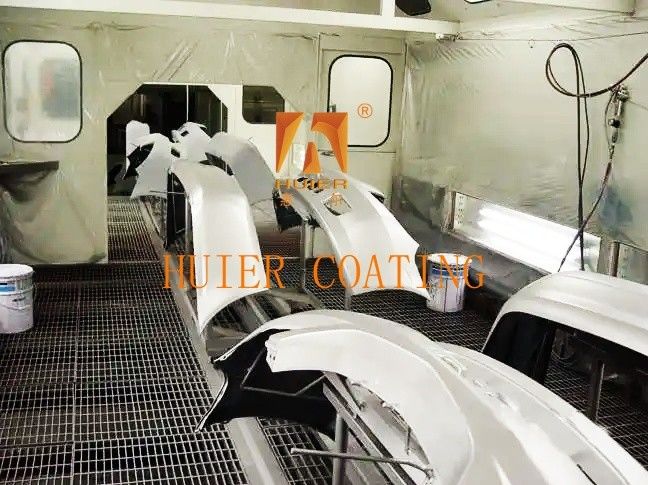

خط طلاء كهربائي ثابت قابلة للتخصيص لرش المصد متعدد النماذج مع الإدارة الرقمية

وصف المعدات:

خط إنتاج طلاء الصدفة السيارات الهدف الرئيسي: لتحقيق رذاذ الالتصاق العالي من سطح الصدفة البلاستيكية، لتلبية متطلبات مقاومة الطقس،مقاومة لضربات الحجارة ومظهر خال من العيوب.
العملية الأساسية: التغذية → تنظيف البلازما → إزالة الغبار الكهروستاتيكي → رش المبتدئين → تجفيف الفلاش → رش الطلاء العلوي → تصفيف الأشعة فوق البنفسجية → فحص جودة التبريد → القطع
نقطة تحديث التكنولوجيا:
إنتاج مرن: دعم رذاذ متعدد النماذج (متوافق مع مواد PP / ABS)
الإدارة الرقمية: نظام MES مراقبة في الوقت الحقيقي لمعلمات العملية (الرطوبة، درجة الحرارة، سمك الفيلم)
انبعاثات منخفضة للغاية: عجلة الزيوليت + معالجة غازات العادم RTO (انبعاثات VOC ≤20mg/m3)
يحتوي الجسم الخطي على قدرة 400000-500000 قطعة / عام ، ويدعم التوسع الوحدي إلى 800000 قطعة / عام ، وهو مناسب لسيناريوهات O&M ومورد المستوى 1.

الهيكل الرئيسي والمكونات

شرح مفصل للمعدات الأساسية والبنية
وحدات المكونات الأساسية المعلمات التقنية / الوظائف
نظام المعالجة المسبقة - فعال سطح البلازما
- خزان تنظيف بالموجات فوق الصوتية (منزع الدهون القلوية)
- جهاز إزالة الغبار من سكين الهواء الأيوني - طاقة البلازما 20kW (قيمة Dyne التنشيط ≥42)
- درجة حرارة التنظيف 60°C±2°C
- كفاءة إزالة الغبار 99.5٪
نظام الرش - روبوت تعاوني من سبعة محاور (دقة ± 0.05 ملم)
- بندقية الرش الكهربائية المساعدة بالهواء
- مجموعة صمام تغيير اللون (3 ثواني تغيير اللون السريع) - سرعة تدفق الرش 200-500ml / min
- الجهد الكهربائي 60-90kV
- التحكم في فرق اللون ΔE≤0.8
نظام التشديد - وحدة تشديد UV-LED
- منطقة التدفئة تحت الحمراء المتوسطة الموجة
- نظام التحكم في درجة الحرارة بالدائرة المغلقة - طول الموجات فوق البنفسجية 365-405nm (كثافة الطاقة ≥3000mJ/cm2)
- درجة حرارة التشديد 80°C±5°C (ضد التشوه البلاستيكي)
نظام النقل - سلسلة النقل المتكاملة (مع صحن دوار)
- جهاز تحديد المواقع
- جهاز إزالة التوصيل المضاد للستاتيك - الحد الأقصى للحمل 80kg / محطة
- سرعة الدوران 10-30rpm
- مقاومة السطح ≤ 1 × 106Ω (ضد امتصاص ضباب الطلاء)
نظام حماية البيئة - غرفة الرذاذ الجاف (ورق فلتر فنتوري)
- تركيز امتصاص عجلة الزيوليت
- حرق RTO (استرداد الحرارة 95%) - معدل التقاط ضباب الطلاء ≥99%
- كفاءة تنقية غازات العادم ≥98%
- استهلاك الغاز الطبيعي ≤15m3/h

الخصائص:

1أداء عال من حيث التكلفة استنادا إلى استراتيجية وضع المنتج وتطوير العميل ، استنادا إلى الفوائد الاقتصادية ، لتحقيق أفضل أداء من حيث التكلفة.

2.مفهوم تصميم المعدات المتقدمة للتميز، درجة عالية من أتمتة المعدات الصناعية، تظهر أسلوب الشركة الحديثة المتقدمة.

3القدرة العالية على التكيف لتلبية متطلبات الإنتاج الحالية، وإحتياط مساحة للتطوير، مع الأخذ بعين الاعتبار زيادة الإنتاج في وقت لاحق واحتياجات تحسين الجودة.

4تتبع معايير الجودة بدقة نظام إدارة الجودة IS0900، ويتم فحص كل حلقة صغيرة من تركيب المعدات بأكملها بدقة.
