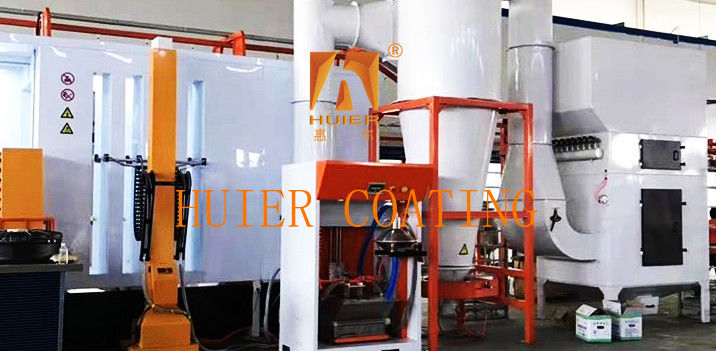

جهاز إخماد الحرائق لقمع الانفجارات خط طلاء مسحوق كهربائي آمن التشغيل

وصف المعدات:

1معايير التصميم ضد الانفجار
شهادة ATEX 2014/34/EU. مستوى مقاومة للانفجار في الغبار: DIP A21 T135°C. نسبة مساحة تخفيف الضغط ≥0.05m2/m3
2خصائص التصميم الخاصة
1. نظام التبديد الساكن:
▸ الأرضية الموصلة (قيمة المقاومة 104-106Ω)
▸ شريط الرياح الأيونية (جهد التوازن < ± 50 فولت)
2جهاز اطفاء الحرائق و مكافحة الانفجار
▸ نظام ضباب الماء الدقيق عالي الضغط (حجم قطرة 10μm)
▸ خزان تخزين لمواد كيميائية مكافحة الانفجارات (خزانة مسحوق جاف بقيمة 5 كجم)
يوصى بإجراء اختبار ضيق الهواء (طريقة تساقط الضغط) واختبار مقاومة الأرض (< 10Ω) بانتظام. عند العمل في بيئة قابلة للاشتعال،يجب الحفاظ على الضغط الداخلي للمعدات في حالة سلبية (-50Pa إلى -100Pa).
3سيناريوهات تطبيق نموذجية
صناعة السيارات: رذاذ بطاريات الطاقة الجديدة
المعدات الإلكترونية: معالجة سطح خزانة الخادم
الصناعة العسكرية: طلاء مضاد للتآكل لصناديق تخزين الذخيرة
3مخطط هيكل النظام
[الإطعام والنقل] → [غرفة الحرارة والرطوبة الثابتة] → [منطقة الرش الكهربائي] → [غرفة استرداد المسحوق] → [التطهير والانبعاث]
│ │
مركز إمدادات البودرة

الهياكل والمكونات الرئيسية:

1المعلمات الهيكلية للمعدات

حجم الغرفة: تصميم وحداتي قياسي (6 × 4 × 3m إلى 12 × 6 × 4.5m قابلة للتخصيص)
هيكل الحائط: 304 الفولاذ المقاوم للصدأ + ألواح PP المقاومة للنار (هيكل مركب من ثلاث طبقات)
نافذة المراقبة: زجاج مضاد للانفجار + نظام تنظيف تلقائي (تداول الضوء ≥ 85%)

2تكوين نظام رش المسحوق
1التكوين الأساسي
مولد كهربائي ثابت ضد الانفجار (تعديل بدون خطوة من 0 إلى 100 كيلو فولت)
استرداد الإعصار + استرداد مرشح النبض الثانوي (كفاءة الاسترداد ≥95%)
نظام إمدادات الهواء لدرجة الحرارة والرطوبة الثابتة (23±2°C/RH45±5%)
2خيارات ذكية ضد الانفجار
مراقبة تركيز الغبار: جهاز استشعار انتشار الليزر (0-1000g/m3 مراقبة في الوقت الحقيقي)
جهاز إطفاء حريق آلي: نظام إطفاء حريق مسحوق جاف رفيع للغاية + مركب ثاني أكسيد الكربون
نظام التحكم في القفل: متصل بنظام تصفية ورشة العمل (فارق الضغط < 50Pa تعويض تلقائي)

3غرفة عمليات رش المسحوق
المعايير الهيكلية:
حجم العمل الفعلي: L8 × W3 × H2.5m (النوع القياسي)
مادة الكابينة: 304 الفولاذ المقاوم للصدأ + لوحة PP مضادة للثبات
مراقبة البيئة:
معدل تدفق الهواء: 0.4-0.6m/s (تدفق طبقي قابل للتعديل)
الحفاظ على الرطوبة: 45٪ ± 5٪ RH
نطاق درجة الحرارة: 18-28 درجة مئوية (تحكم ذكي في درجة الحرارة)

4نظام إدارة المسحوق

5نظام تحكم ذكي
واجهة الإنسان-الآلة: شاشة تعمل باللمس الصناعية بقيمة 10.1 بوصة
معايير المراقبة:
تركيز المسحوق في الوقت الحقيقي (دقة ± 5g/m3)
تقلبات الجهد الكهربائي (60-100kV التحكم في الحلقة المغلقة)
حالة توازن ضغط الرياح (التعديل التلقائي لـ PID)
واجهة البيانات: OPC UA/Modbus TCP

الخصائص:

1أداء التكلفة العالية: بناءً على استراتيجية وضع وتطوير المنتج الخاصة بالعميل، وبالتسعير الاقتصادي كأساس، نحقق أفضل أداء التكلفة.
2إن مفهوم التصميم المتقدم والدقيق للمعدات، إلى جانب المعدات الصناعية الآلية للغاية، يعرض صورة مؤسسة حديثة ومتقدمة.
3لديها قدرة عالية على التكيّف، وتلبي متطلبات الإنتاج الحالية وتحتفظ بمجال للتطوير، مع الأخذ في الاعتبار احتياجات زيادة الإنتاج وتحسين الجودة في المستقبل.
4الامتثال للجودة يلتزم بدقة بنظام إدارة الجودة ISO900، مع كل تفاصيل دقيقة من تركيب المعدات بأكملها يتم السيطرة عليها بدقة.
