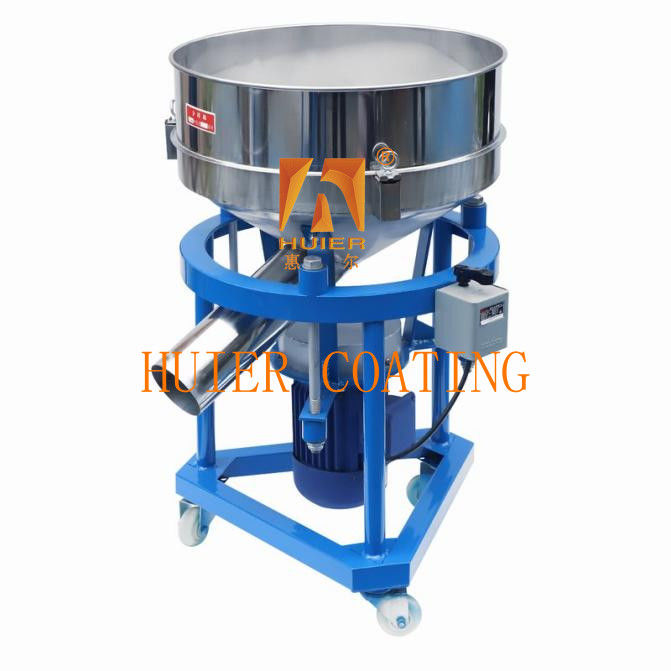

ملحقات متينة لتصنيف دقيق للجسيمات باستخدام شاشة الاهتزاز للمسحوق

وصف المعدات:

مبدأ العمل:
يستند مبدأ العمل الأساسي للشاشة الاهتزازية للغبار إلى الاهتزاز الدوري الذي يولده محرك الاهتزاز أو المحفز.مصدر الاهتزاز يدفع جسم الشاشة (صندوق الشاشة) والشاشة لتوليد اهتزازات عالية التردد، بحيث يقدم المادة حركة رمي أو انزلاق على سطح الشاشة، وبالتالي تحقيق فحص وتصفيف الجسيمات.يمكن تقسيم العملية الخاصة إلى المراحل التالية:
توليد الاهتزاز: من خلال دوران الكتلة الغريبة داخل محرك الاهتزاز ، أو القوة الكهرومغناطيسية المتغيرة للمثير الكهرومغناطيسي ،يتم توليد قوة إثارة دورية عمودية على سطح الشاشة.
حركة المادة: تتأثر المادة بالاهتزاز على سطح الشاشة ، مما يظهر مسار حركة قفز أو دوامة.الجسيمات الدقيقة تمر من خلال ثقوب الشاشة إلى الشاشة السفلية أو جهاز التجميع، والجسيمات الكبيرة تتحرك على طول سطح الشاشة إلى منفذ التفريغ.
التصفيف الطبقي: خلال عملية الاهتزاز ، تشكل المادة طبقة طبيعية بسبب الاختلافات في الكثافة وحجم الجسيمات. تغرق الجسيمات الصغيرة إلى سطح الشاشة ،تسريع كفاءة الفحصيتم حجب الجسيمات الكبيرة وتفريغها في نهاية المطاف.

الهياكل والمكونات الرئيسية:

التركيب الهيكلي للشاشة الاهتزازية
شاشة الاهتزاز في الغبار تتكون أساسا من المكونات التالية:
صندوق الشاشة: الهيكل الرئيسي الذي يحمل الشاشة والمواد ، معظمها مصنوع من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ ، مع طبقات متعددة من إطارات الشاشة في الداخل.
الشاشة: يتم اختيار الوسيط المرشح المثبت على إطار الشاشة، أو التركيب من طبقة واحدة أو أكثر حسب متطلبات الشبكة.
محرك الاهتزاز: المكون الأساسي الذي يوفر قوة إثارة ، عادة ما يتم تثبيته على جانبي أو أسفل مربع الشاشة ، مع نطاق طاقة من 0.25-5.5 كيلوواط.
الربيع المقاوم للصدمات: الدعم المرن الذي يربط صندوق الشاشة والقاعدة، يستخدم لاستيعاب طاقة الاهتزاز وتقليل الأثر على الأساس.المادة تشمل رباعي الفولاذ الملفوف أو رباعي المطاط المركب.
الإطار الأساسي: الهيكل الصلب الذي يدعم جسم الشاشة ، والذي يجب أن يكون قويًا بما فيه الكفاية لتحمل الأحمال الديناميكية.
بوابة التغذية وبوابة التفريغ: يقع بوابة التغذية في الجزء العلوي من مربع الشاشة ، ويتم تعيين بوابة التفريغ على الجانب أو النهاية وفقًا لعدد طبقات الشاشة.

عدد الشبكة التي تظهر على الشاشة الاهتزازية
عدد شبكة الشاشة هو مؤشر لقياس حجم فتحة الشاشة ، والذي يحدد بعدد ثقوب الشاشة لكل بوصة مربعة (25.4mm × 25.4mm). كلما كان عدد الشبكة أكبر ،كلما كانت ثقب الشاشة أصغر، وحجم الجسيمات المقابلة هو أكثر دقة.
العلاقة بين عدد الشبكة وحجم الجسيمات: عادة ما يكون عدد الشبكة بين 20-600 شبكة، وحجم فتحة الشاشة المقابلة حوالي 850μm إلى 25μm. على سبيل المثال،فتحة الشاشة ذات الشبكة 200 حوالي 74μm.
اختيار مادة الشاشة:
الشاشة المعدنية: نسيج الأسلاك من الفولاذ المقاوم للصدأ أو الفولاذ منخفض الكربون ، مقاوم للاستعمال ، مناسب لدرجات الحرارة العالية أو البيئة التآكلية.
الشاشة النيلونية / البوليستر: مادة مرنة ، مناسبة لفحص المواد السهلة للتجميع أو اللزجة.

الخصائص:

1أداء التكلفة العالية: بناءً على استراتيجية وضع وتطوير المنتج الخاصة بالعميل، وبالتسعير الاقتصادي كأساس، نحقق أفضل أداء التكلفة.
2إن مفهوم التصميم المتقدم والدقيق للمعدات، إلى جانب المعدات الصناعية الآلية للغاية، يعرض صورة مؤسسة حديثة ومتقدمة.
3لديها قدرة عالية على التكيّف، وتلبي متطلبات الإنتاج الحالية وتحتفظ بمجال للتطوير، مع الأخذ في الاعتبار احتياجات زيادة الإنتاج وتحسين الجودة في المستقبل.
4الامتثال للجودة يلتزم بدقة بنظام إدارة الجودة ISO900، مع كل تفاصيل دقيقة من تركيب المعدات بأكملها يتم السيطرة عليها بدقة.
