أولاً: مبدأ العمل
1. مرحلة الترشيح
يدخل الغاز المترب إلى قادوس الرماد من مدخل الهواء، وتستقر جزيئات الغبار الكبيرة بسبب الجاذبية.
يرتفع الغبار الناعم إلى منطقة كيس المرشح مع تدفق الهواء، ويحتجز على السطح الخارجي لكيس المرشح. يمر الغاز النقي عبر كيس المرشح ويدخل إلى غرفة الهواء النظيف للتصريف.
2. مرحلة التنظيف
عندما يتسبب تراكم الغبار على سطح كيس المرشح في أن يكون فرق الضغط ≥1200 باسكال، يفتح صمام النبض، ويتم رش تدفق الهواء عالي الضغط في كيس المرشح من خلال أنبوب الرش، مما يتسبب في تمدد كيس المرشح وهز الغبار؛
دورة التنظيف قابلة للتعديل (عادةً 2-5 دقائق/مرة)، ووقت الرش الواحد هو ≤0.1 ثانية، ويتم تقليل استهلاك طاقة التنظيف بنسبة 30%-50%.
ثانياً: المعلمات الرئيسية
| المعلمات | المؤشرات |
| حجم الهواء المعالج | 1000-300000 متر مكعب/ساعة (قابلة للتخصيص) |
| سرعة هواء الترشيح | 0.8-1.2 متر/دقيقة (في ظروف درجة الحرارة العادية) |
| كفاءة إزالة الغبار | ≥99.99% (تركيز الانبعاثات ≤50 مجم/متر مكعب) |
| ضغط التنظيف | 0.5-0.7 ميجا باسكال (مدفوع بالهواء المضغوط) |
| درجة الحرارة القابلة للتطبيق | ≤280 درجة مئوية (يمكن تمديد أكياس المرشح المقاومة لدرجات الحرارة العالية إلى 300 درجة مئوية) |
3. عملية التشغيل
1. التحضير قبل بدء تشغيل الجهاز
تحقق مما إذا كان كيس المرشح مثبتًا بإحكام، دون تلف أو ارتخاء؛
تأكد من أن المروحة مشحمة بشكل طبيعي وأن الاتجاه صحيح؛
اختبر ضغط نظام التنظيف وحالة عمل صمام النبض.
2. مراقبة التشغيل
راقب فرق الضغط في الوقت الفعلي (النطاق الطبيعي 800-1500 باسكال)، وابدأ التنظيف عندما يتجاوز الحد؛
راقب تركيز الغبار عند مخرج الهواء، وتحقق من كيس المرشح بحثًا عن التلف أو فشل الختم عند حدوث خلل.
3. صيانة الإغلاق
بعد إيقاف تشغيل المروحة، استمر في التنظيف 2-3 مرات لإزالة الغبار المتبقي؛
نظف تراكم الغبار في قادوس الرماد، وتحقق من تآكل كيس المرشح وسجله.
4. نقاط الصيانة
استبدال كيس المرشح: استبدل كل 2-3 سنوات أو عندما يتجاوز فرق الضغط المعيار باستمرار، لتجنب خدش الأجسام الصلبة لحلقة التمدد المرنة لفم الكيس؛ صيانة نظام إزالة الغبار: قم بتنظيف انسداد أنبوب الحقن بانتظام وتحقق من عمر غشاء صمام النبض (عادةً ≥1 مليون مرة)؛ إدارة قادوس الرماد: قم بتركيب هزاز أو مدفع هواء لمنع تكتل الغبار، وقم بتشحيم صمام تفريغ الرماد مرة واحدة في الأسبوع. سادساً، السيناريوهات القابلة للتطبيق
المجال الصناعي: مصنع الأسمنت للمواد الخام، الفرن الانفجاري للمعادن، المفاعل الكيميائي، معالجة غاز المداخن في غلاية الطاقة؛ معايير حماية البيئة: تلبية متطلبات النظافة الخاصة بـ ISO 14644-1، والتكيف مع مشاريع التحويل منخفضة الانبعاثات للغاية. أصبحت أجهزة تجميع الغبار بالكيس المعدات الأساسية للتحكم في الغبار الصناعي بفضل كفاءتها العالية في إزالة الغبار وتصميمها المعياري، مع مزايا انخفاض استهلاك الطاقة والعمر الطويل.

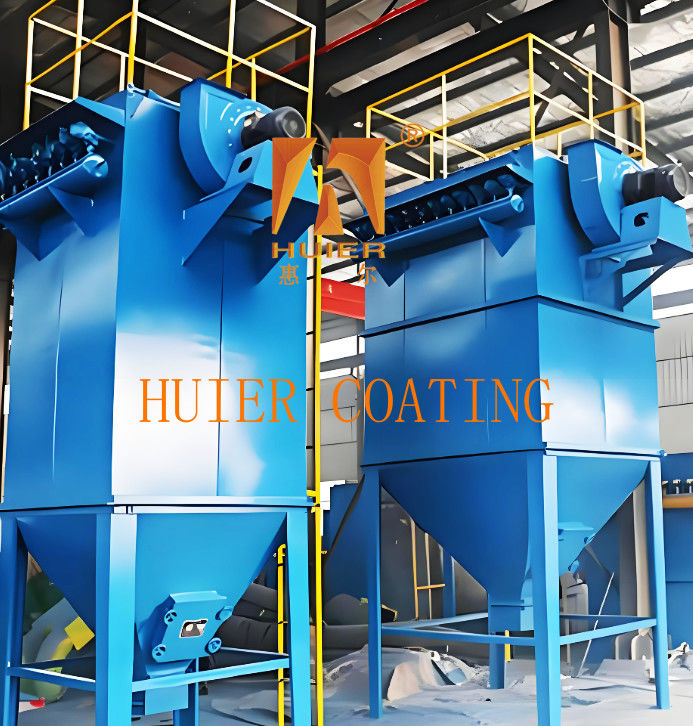

1. الإطار الرئيسي
1. هيكل الصندوق
يتكون الصندوق العلوي (غرفة الهواء النظيف) من لوحة غطاء ومخرج هواء. إنه مجهز بأنبوب رش وكيس هواء وصمام نبضي. يضمن تصميم الختم (باستخدام شرائط الختم) إحكام الهواء أثناء التشغيل بالضغط السلبي.
يتضمن باب فحص لتسهيل صيانة نظام الرش ومكونات كيس المرشح. في منطقة المرشح الأساسية للصندوق الأوسط (غرفة كيس المرشح)، يتم تثبيت أكياس المرشح وأقفاص الأكياس بواسطة ألواح الزهور لفصل المنطقة التي تحتوي على الغبار عن منطقة الهواء النظيف.
تكون فتحات لوحة الزهور ذات حجم موحد لضمان تثبيت أكياس المرشح بإحكام دون تسرب الرماد.
يحتوي الصندوق السفلي (قادوس الرماد) على مدخل هواء وأرجل وجهاز تفريغ الرماد لجمع الغبار المستقر وتفريغه من خلال ناقل رماد لولبي، ومفرغ على شكل نجمة، وما إلى ذلك.
تعمل لوحة التوجيه الداخلية على تحسين توزيع تدفق الهواء وتقليل الغبار الثانوي.
2. هيكل الدعم
إطار العمود: فولاذ كربوني أو هيكل فولاذي، يدعم وزن الجهاز بأكمله وينقل أحمال الرياح والأحمال الزلزالية إلى الأساس. سلم المنصة: مناسب لفحص المعدات وعمليات الصيانة اليومية.
2. نظام الترشيح والتنظيف
1. تجميع كيس المرشح
كيس المرشح: مصنوع من نسيج ألياف عضوية/غير عضوية، يعترض الغبار مباشرة (كفاءة الترشيح ≥99.99%)، ولديه مقاومة لدرجة الحرارة تصل إلى 280 درجة مئوية.
قفص الكيس (الهيكل): مصنوع من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ، بسطح أملس وبدون نتوءات، يدعم كيس المرشح لمنع الشفط والتشوه.
2. جهاز التنظيف
نظام الحقن النبضي: كيس الهواء: يخزن الهواء المضغوط (0.5-0.7 ميجا باسكال) ويوفر مصدر طاقة للتنظيف.
صمام النبض وأنبوب الحقن: يتحكم صمام النبض الكهرومغناطيسي في تدفق الهواء، ويوجه أنبوب الحقن الغاز عالي الضغط لتوسيع كيس المرشح على الفور وهز الغبار المتراكم.
أنبوب فنتوري: يحسن اتجاه تدفق الهواء ويعزز تأثير التنظيف.
وحدة التحكم: تقوم وحدة التحكم PLC أو وحدة التحكم في النبض بضبط دورة الحقن (2-5 دقائق/مرة) ومدة الحقن (≤0.1 ثانية).
3. تصميم تنظيف الرماد المساعد
صمام غير متصل بالإنترنت: أسطوانة مدفوعة، صيانة عزل الحاوية الواحدة أو تنظيف الرماد لقطع تدفق الهواء.
نظام التجاوز: قم بتبديل مسار غاز المداخن في ظل ظروف درجة الحرارة العالية أو ظروف العمل غير الطبيعية لحماية كيس المرشح.
3. نظام نقل الرماد والمساعد1. جهاز تفريغ الرماد
صمام تفريغ الرماد: صمام سد يدوي أو جهاز هوائي، يفرغ بانتظام الرماد المتراكم في قادوس الرماد.
آلات نقل الرماد: ناقل لولبي، مكشطة، إلخ، تتكيف مع خصائص الغبار المختلفة وقدرة المعالجة.
2. جهاز الكشف والحماية
مراقبة فرق الضغط: يراقب مقياس فرق الضغط الكلي مقاومة كيس المرشح في الوقت الفعلي (طبيعي 800-1500 باسكال)، مما يؤدي إلى تنظيف الرماد أو الإنذار.
جهاز الكشف عن التسرب: اكتشف فرق الضغط العلوي والسفلي للوحة الزهور لتحديد موقع كيس المرشح التالف.
مستشعر درجة الحرارة: يمنع غاز المداخن من ارتفاع درجة الحرارة وإتلاف كيس المرشح.
3. دائرة الغاز ونظام الطاقة
خط أنابيب الهواء المضغوط: بما في ذلك صمام خفض الضغط والمرشح الثلاثي لضمان مصدر هواء نظيف وضغط مستقر. مروحة السحب المستحث: توفر طاقة ضغط سلبية لدفع تدفق الغاز المحمل بالغبار.
4. جدول مقارنة وظائف المكونات الرئيسية
الأجزاء
| الوظيفة | الهيكل المرتبط | لوحة الزهور |
| قم بتثبيت تجميع كيس المرشح لفصل مناطق الهواء المتربة/النظيفة | الصندوق الأوسط | مدفع الهواء |
| قم بإزالة تراكم الغبار في قادوس الرماد لضمان تفريغ الرماد بسلاسة | قادوس الرماد | الميزات: |
| تأكد من إحكام الهواء في الصندوق لمنع تسرب الهواء | الصندوق العلوي | المنحرف |
| تحسين توزيع تدفق الهواء لتحسين كفاءة إزالة الغبار المسبق | قادوس الرماد | الميزات: |
2. يعرض مفهوم التصميم المتقدم والدقيق للمعدات، جنبًا إلى جنب مع المعدات الصناعية الآلية للغاية، صورة مؤسسة حديثة ومتقدمة.
3. لديها قدرة عالية على التكيف، وتلبية متطلبات الإنتاج الحالية وحجز مساحة للتطوير، مع الأخذ في الاعتبار الحاجة إلى زيادة الإنتاج وتحسين الجودة في المستقبل.
4. يتوافق الجودة بدقة مع نظام إدارة الجودة ISO900، مع التحكم الصارم في كل التفاصيل الدقيقة لتركيب المعدات بأكملها.
