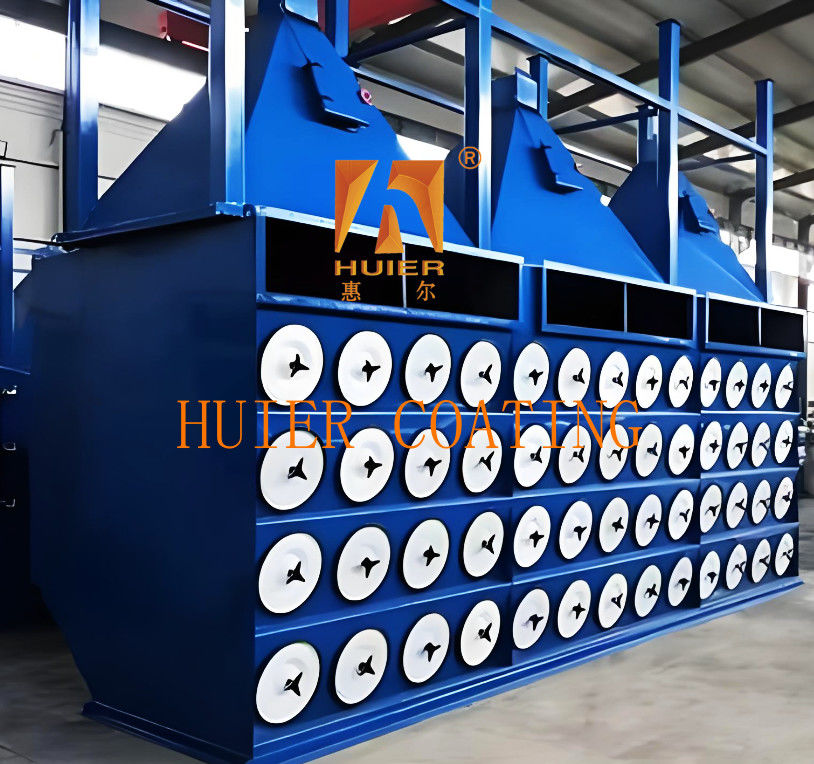

ملحقات مبتكرة لترشيح وتنقية الغبار الصناعي في البيئات الصناعية

وصف المعدات:

1مبدأ العمل
معالجة الغاز المتسخ: الغاز المتسخ يدخل من خلال مدخل الهواء، والجسيمات الخام تستقر في حاوية الرماد بسبب الجاذبية، والغبار الدقيق يلتصق بالتساوي مع سطح غلاف المرشح.
الغاز النقي يخترق خرطوشة المرشح إلى غرفة الهواء النظيف ويتم تفريغها من خلال المروحة.
مرحلة التصفية: تصفية السطح: يتشكل الغبار طبقة غبار كثيفة للاعتراض على الجسيمات اللاحقة.
تصفية عميقة: يتم التقاط الجسيمات دون الميكرون عن طريق الانتشار والامتصاص الكهربائي الجامد من خلال فجوات الألياف.
تنظيف وتجديد: بعد أن يصل فرق الضغط إلى الحد الأدنى ، يقوم صمام النبض بتشغيل تدفق الهواء عالي الضغط (0.6-0.7MPa) للتأثير على خرطوشة المرشح وتقشير طبقة الغبار.
بعد التنظيف ، يسقط الغبار في حمولة الرماد وتعيد غطاء المرشح قابلية دخول الهواء.
المعلمات التقنية والأداء
كفاءة التصفية: معدل إزالة الغبار 0.5μm و أكثر من 99.5% ؛ حجم الهواء: يمكن أن تصل سعة الوحدة الفردية إلى أكثر من 2000m3 / h ، ودعم تصميم مزيج حجم الهواء الكبير ؛مقاومة الحرارة: المقاومة الحرارية لخرطوشة المرشح التقليدية ≤120°C ، المواد الخاصة (مثل PTFE) يمكن أن تصل إلى 260°C ؛ عمر الخدمة: عمر خرطوشة المرشح ≥2 سنوات ، عمر تصميم الجهاز بأكمله ≥20 سنة.
4. سيناريوهات التطبيق
مجال الصناعة: تصنيع السيارات، معالجة المعادن، الصناعة الكيميائية، الاسمنت، رش الأثاث وغيرها من المشاهد عالية تركيز الغبار ؛ ظروف العمل الخاصة: دخان اللحام،استرداد مسحوق الرذاذبيئة مضادة للانفجارات (مجهزة بمادة مرشحات مضادة للستاتيكية)
متطلبات التثبيت: احتياط مساحة صيانة كافية، وانحراف فتحة لوحة الزهور ≤ ± 0.1mm، وانحراف تركيزية الفوهة وخرطوشة المرشح < 1mm ؛
خط أنابيب الهواء المضغوط يجب أن يكون مجهزا بمفصل للمياه و الضغط مستقر عند 0.4-0.6MPa.
أماكن الصيانة: تحقق بانتظام من تلف / فضفاضة غطاء المرشح وتنظيف التراكم في الغبار في حمولة الرماد ؛
نظف جهاز فصل المياه واستبدل شريحة الصمام النبضية وغيرها من أجزاء التآكل كل 6 أشهر.
حماية البيئة والسلامة
تركيز الانبعاثات ≤10mg/m3 ، تلبية معيار GB16297-1996 ؛
تكوين أجهزة مضادة للانفجارات وحماية من الإفراط في الحرارة وأنظمة إنذار خطأ PLC لضمان التشغيل الآمن في ظل ظروف العمل القاسية.
من خلال التصميم الوحدي والتحكم الذكييمكن لجهاز جمع الغبار من بطاقة المرشح أن يقلل بشكل ملحوظ من استهلاك الطاقة (وفورات الطاقة تتراوح بين 30% و-50% مقارنة مع المعدات التقليدية) ويتكيف مع احتياجات الإنتاج المتنوعة..

الهياكل والمكونات الرئيسية:

نظام الصناديق
الصندوق: مصفوق بالألواح الصلبة (بسمك ≥ 4 ملم) ، بما في ذلك غرفة الفلتر وغرفة الهواء النظيف وحافظة الرماد ، بمقاومة ضغط تصل إلى -8000Pa ، مما يضمن الختم والاستقرار الهيكلي.
يقع علبة الرماد في الجزء السفلي، مع زاوية ميل الجدار الجانبي ≥60 درجة،وهي مناسبة لترسب الغبار ومجهزة بصمام دوار أو ناقل خرطوشي لتفريغ الرماد المركزي.
جهاز توجيه التدفق ولوحة توزيع تدفق الهواء: يتم تعيين جهاز توجيه التدفق في مدخل الهواء.ويتم تشتيت الغاز الذي يحتوي على الغبار بشكل متساوٍ عبر لوحة توزيع تدفق الهواء لتجنب معدل تدفق محلي مفرط يسبب ارتداء خرطوشة المرشح..
مجموعات غطاء الفلتر
مادة غطاء المرشح: الألياف البوليستر المستخدمة عادةً، وتغطية PTFE، والألياف الزجاجية أو الألياف النانوية، مع بنية ميكروبورية، يمكنها التقاط جزيئات الغبار 0.3-20μm بكفاءة،وكفاءة التصفية ≥99. 9%
هيكل غطاء الفلتر: تصميم مطوية (نجم أو عسل) ، مساحة الفلتر الواحدة من 20-30m2 (3-5 مرات من الأكياس التقليدية) ،مثبتة عموديا على لوحة الزهور لتحسين تأثير التنظيف.
وهي تتكون من غطاء أعلى ، وإطار معدني ، ومادة مرشح مضربة وقاعدة ، مدعومة بإطارات معدنية داخلية وخارجية لضمان بنية مستقرة.
نظام التنظيف جهاز النبض النفاث: ينفخ الهواء المضغوط (ضغط 0.4-0.7MPa) الجدار الداخلي لخرطوشة المرشح في الاتجاه المعاكس من خلال صمام النبض وأنبوب فنتوري.مما يسبب توسع غطاء الفلتر، تشوه وتقشير الغبار. يدعم التنظيف خارج الاتصال بثلاثة حالات (التصفية والتنظيف والستاتيك) ، مما يقلل من ظاهرة "إعادة الامتصاص" أثناء التنظيف. نظام التحكم:PLC ضبط تلقائي دورة التنظيف، وتشمل ظروف التشغيل التحكم في التوقيت أو مراقبة فرق الضغط (العتبة 800-1500Pa) ، وموازنة استهلاك الطاقة وكفاءة التصفية.
المروحة: تولد ضغطًا سلبيًا لتوجيه تدفق الغاز المحمل بالغبار. يتم تجهيز بعض الطرازات بمروحة قابلة للتعديل مع تردد متغير لتلبية احتياجات ظروف العمل المختلفة.
جهاز التحكم الإلكتروني: أجهزة استشعار ضغط ودرجة حرارة متكاملة ونظام إنذار عن الأخطاء لمراقبة حالة تشغيل المعدات في الوقت الحقيقي.
5 - المكونات الرئيسية الأخرى
قناة الدخول / الإخراج: يحتوي قناة الدخول على جهاز ضبط تدفق الهواء للسيطرة على تدفق الغاز؛ يُصدر قناة الإخراج الغاز المنقّى إلى البيئة الخارجية.
هيكل الختم: يستخدم الاتصال بين الصندوق وخرطوشة المرشح لوحة زهرة عالية الدقة (انحراف الفتحة ≤ ± 0.1mm) لضمان ضيق الهواء.
من خلال التصميم الوحدوي والتحكم الذكي، يُحقق جهاز جمع الغبار من غلاف الفلتر إزالة الغبار بكفاءة في مساحة صغيرة.والذي مناسب لمجموعة متنوعة من السيناريوهات الصناعية مثل اللحام، الرش، وتصنيع الأدوية.

الخصائص:

1أداء التكلفة العالية: بناءً على استراتيجية وضع وتطوير المنتج الخاصة بالعميل، وبالتسعير الاقتصادي كأساس، نحقق أفضل أداء التكلفة.
2إن مفهوم التصميم المتقدم والدقيق للمعدات، إلى جانب المعدات الصناعية الآلية للغاية، يعرض صورة مؤسسة حديثة ومتقدمة.
3لديها قدرة عالية على التكيّف، وتلبي متطلبات الإنتاج الحالية وتحتفظ بمجال للتطوير، مع الأخذ في الاعتبار احتياجات زيادة الإنتاج وتحسين الجودة في المستقبل.
4الامتثال للجودة يلتزم بدقة بنظام إدارة الجودة ISO900، مع كل تفاصيل دقيقة من تركيب المعدات بأكملها يتم السيطرة عليها بدقة.
