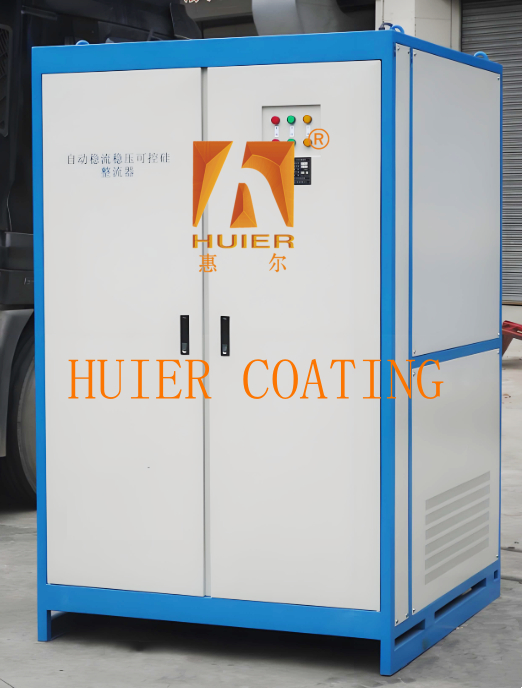

1. نظرة عامة على المعدات
مقوّم السيليكون المتحكم به (SCR) هو جهاز لتحويل الطاقة مع الثايرستور كوحدة طاقة أساسية ودوائر تحكم رقمية ذكية، والتي يمكنها تحويل التيار المتردد (AC) بكفاءة إلى تيار مباشر (DC) يمكن التحكم فيه. تشمل خصائصه الكفاءة العالية، وعدم وجود تآكل ميكانيكي، وسرعة الاستجابة السريعة، والحجم الصغير، ويستخدم على نطاق واسع في تنظيم الجهد، والتقويم، والعاكس، والتحكم الآلي.
2. الوظائف الأساسية
التقويم المتحكم به: التحكم بدقة في جهد/تيار الخرج المستمر عن طريق تعديل إشارة الزناد لقطب التحكم.
تنظيم الجهد والعكس: يدعم التحكم ثنائي الاتجاه في الطاقة الكهربائية، ومناسب للطلاء الكهربائي، والتحليل الكهربائي، والتسخين بالحث وغيرها من العمليات.
خصائص توفير الطاقة: بالمقارنة مع تقنية التقويم التقليدية، يتم تحسين معدل استخدام الطاقة الكهربائية بشكل كبير، مما يساعد على توفير الطاقة الصناعية.
3. المعلمات الفنية
| العنصر | وصف المعلمة |
| جهد الدخل | تيار متردد 220 فولت/380 فولت (أحادي الطور/ثلاثي الأطوار) |
| جهد الخرج | تيار مستمر 0-600 فولت (قابل للتعديل) |
| تيار الخرج | تيار مستمر 0-3000 أمبير (حسب الموديل) |
| كفاءة التحويل | ≥90% |
| عامل التموج | ≤1% |
| مستوى الحماية | IP20-IP54 (حسب السيناريو) |
4. مجالات التطبيق
الطلاء الكهربائي/التحليل الكهربائي: توفير مصدر طاقة مستمر مستقر لضمان توحيد الطلاء.
التسخين الصناعي: التعاون مع ملف الحث لتحقيق صهر المعادن والمعالجة الحرارية.
معدات اللحام بالقوس: التحكم التكيفي في استقرار القوس لتقليل تناثر اللحام.
نظام الطاقة الجديد: تنظيم الطاقة لمحول الطاقة الكهروضوئية ونظام تخزين الطاقة.
V. احتياطات التركيب والتشغيل
مواصفات الأسلاك: يتم توصيل المصعد بالقطب الموجب لمصدر الطاقة، ويتم توصيل المهبط بالحمل، ويجب أن تتطابق إشارة قطب التحكم مع جهد الزناد.
صيانة تبديد الحرارة: قم بتنظيف المبرد بانتظام لتجنب تلف الجهاز بسبب ارتفاع درجة الحرارة.
الحماية الأمنية: ارتدِ معدات عازلة أثناء التشغيل، وامنح دائرة قصر مباشرة في نهاية الحمل.
1. أجهزة الطاقة الأساسية
هيكل الثايرستور (SCR): يتكون من أربع طبقات من المواد شبه الموصلة (PNPN)، وتشكل ثلاثة وصلات PN، مما يؤدي إلى ثلاثة أقطاب من المصعد (A)، والمهبط (K)، وقطب التحكم (G).
شكل التعبئة والتغليف: مقسم إلى نوع الترباس والنوع المسطح للتكيف مع سيناريوهات تبديد الحرارة والتركيب المختلفة.
النوع: ثايرستور أحادي الاتجاه: إنه أحادي الاتجاه فقط ويتكون من هيكل PNPN رباعي الطبقات.
Triac: إنه ثنائي الاتجاه ويعادل اثنين من الثايرستورات أحادية الاتجاه في وضع متوازي عكسي. الهيكل عبارة عن خمس طبقات NPNPN، تحتوي على أربع وصلات PN.
2. طوبولوجيا الدائرة الرئيسية
دائرة مقوم الجسر ثلاثي الأطوار: تقلل من عامل التموج لجهد الخرج (≤1%) من خلال التقويم متعدد الأطوار، وهو مناسب لسيناريوهات الطاقة العالية.
دائرة نجمة عكسية مزدوجة مع دائرة مفاعل متوازنة: توازن توزيع التيار وتحسين كفاءة تحويل الطاقة.
3. وحدة التحكم
دائرة التحكم الرقمية الذكية: تحكم متعدد الحلقات مدمج (حلقة الجهد، حلقة التيار)، يدرك استقرار الجهد، واستقرار التيار (دقة أفضل من 1%) ووظيفة التشغيل اللين (قابلة للتعديل من 0 إلى 60 ثانية).
دائرة الزناد والصيانة: يتم تطبيق إشارة الزناد من خلال قطب التحكم (G) للتحكم في التوصيل، وتحافظ الدائرة الرئيسية على الحالة قيد التشغيل بعد التوصيل.
4. النظام المساعد
نظام التبريد: اعتماد تصميم تبريد الهواء أو تبريد المياه أو التبريد الذاتي لضمان استقرار درجة الحرارة في ظل التشغيل عالي الطاقة.
آلية الحماية: وظائف حماية مدمجة من الجهد الزائد والتيار الزائد والدائرة القصيرة وغيرها لمنع تلف الجهاز.
دائرة المرشح: يتم تكوين المكثفات والمحاثات في نهايات الإدخال/الإخراج لقمع التداخل والتموج عالي التردد.
5. التوصيل والتشغيل الخارجي
مواصفات الأسلاك: يتم توصيل المصعد (A) بالقطب الموجب لمصدر الطاقة، ويتم توصيل المهبط (K) بالحمل، ويجب أن يتطابق قطب التحكم (G) مع جهد الزناد.
لا يوجد تمييز واضح في القطبية للثايرستور ثنائي الاتجاه، ويتم تحقيق التوصيل ثنائي الاتجاه من خلال إشارة قطب التحكم.
متطلبات التركيب: تجنب انسداد المشتت الحراري وتأكد من أن توصيل الأطراف محكم.
6. هيكل التكيف مع التطبيق
سيناريو الطلاء الكهربائي/التحليل الكهربائي: استخدم دائرة مقوم متعددة الأطوار لإخراج طاقة تيار مستمر منخفضة التموج لضمان توحيد الطلاء.
سيناريو تنظيم الجهد والعاكس: يدعم الثايرستور ثنائي الاتجاه (TRIAC) وظيفة التبديل بدون تلامس للتيار المتردد ويبسط دائرة التحكم.
