مبدأ العمل
1. دوران تدفق الهواء وفصل الغبار: يدخل الغاز المحمل بالغبار إلى الأسطوانة بشكل متماسك لتشكيل دويم خارجي.ويتم رمي جزيئات الغبار إلى جدار الجهاز تحت تأثير القوة الطرد المركزي، والانزلاق أسفل الحائط إلى حفرة الرماد.
يشكّل الغاز المنقّى دوّاراً داخلياً ويتم تفريغه من أنبوب العادم. وترتبط كفاءة فصل الجسيمات ارتباطاً إيجابياً مع سرعة دوران الغاز.
2قوة الطرد المركزي: يمكن أن تصل قوة الطرد المركزي إلى 5-2500 مرة من الجاذبية، وهو أعلى بكثير من غرفة الاستقرار الجاذبية،ولكن كفاءة التقاط الجسيمات الدقيقة < 5μm تنخفض بشكل حاد.
II. خصائص الأداء
| المزايا | القيود |
| هيكل بسيط، لا أجزاء متحركة، تكلفة صيانة منخفضة | كفاءة منخفضة للجسيمات الدقيقة (< 5μm) ، تتطلب مرشح الكيس |
| مقاومة لدرجات الحرارة العالية (≤400°C) ، يمكنها التعامل مع الغبار عالي التركيز | عرضة للتسرب عند التعامل مع الغبار اللزج / الرطب |
| نطاق واسع من حجم الهواء (2000-50,000m3/h) | خسارة ضغط عالية (500-2000Pa) |
3المعلمات التقنية
حجم الجسيمات المطبق: 5-200μm ، يمكن زيادة الهيكل المتوازي متعدد الأنابيب إلى جزيئات 3μm (كفاءة 80-85%).
حجم الهواء المعالجة: أنبوب واحد 2000-50,000m3 / h ، والبنية المتوازية متعددة الأنابيب يمكن أن تصل إلى 100,000m3 / h.
مقاومة درجة الحرارة / الضغط: مقاومة درجة الحرارة في هيكل فولاذ الكربون التقليدي ≤ 400 °C ، مقاومة درجة الحرارة من نوع الغطاء السيراميكي 1000 °C ، مقاومة الضغط 500kPa.
4سيناريوهات التطبيق
المجال الصناعي: مصنع الأسمنت، مصنع الصلب، إزالة الغازات من الغبار.
معالجة الحبوب (محطم القمح) جمع الجسيمات الخام.
ظروف عمل خاصة: غازات الدخان ذات درجة حرارة عالية: مع غطاء السيراميك أو مواد فولاذية مقاومة للحرارة.
غازات تآكل: الفولاذ المقاوم للصدأ أو الألياف الزجاجية.
V. الصيانة والتحسين
صيانة منتظمة: تحقق من تفريغ حمولة الرماد في كل نوبة لمنع تراكم الرماد والانسداد ، تحقق من ارتداء الجدار الداخلي للأسطوانة كل شهر. تحسين الكفاءة:يتم التحكم في سرعة الرياح المدخلة في 12-20m/s (ارتفاع كبير جدا يزيد من فقدان الضغط، منخفضة جدا يقلل من كفاءة الفصل). يتم توصيل جمع الغبار الإعصارية متعددة المراحل في سلسلة أو جنبا إلى جنب مع إزالة الغبار الرطب وإزالة الغبار كيس لتشكيل نظام متعددة المراحل
1أنبوب الدخول
الهيكل والوظيفة: تعتمد تصميمًا ملامسًا أو محوريًا لتوجيه الغاز المحمل بالغبار إلى الأسطوانة في اتجاه ملامس لتشكيل تدفق هوائي دوار.
المدخل المماس يمكن أن يعزز القوة الطائرة ويحسن كفاءة فصل الجسيمات الكبيرة.
الاسطوانة و المخروط
الأسطوانة: هيكل أسطواني، وهو المنطقة الرئيسية لتدوير تدفق الهواء وفصل الغبار، حيث الغاز المحمل بالغبار يشكل دويمة خارجية.
مخروط: متصل بأسفل الأسطوانة ، مما يقلل تدريجياً من المقطع العرضي ، ويزيد من دوران تدفق الهواء ويقود الغبار إلى مدخل تفريغ الرماد.
زاوية المخروط عادة ما تكون 20-30 درجة، مما يؤثر على كفاءة استقرار الغبار.
- نعم3أنابيب العادم
الموقع والوظيفة: يقع في مركز الأسطوانة ، ويستخدم لإفراز الغاز المنقي ، وعادة ما يكون قطره 0.3-0.5 مرة قطر الأسطوانة.
يمكن أن تمتد نهاية أنبوب العادم إلى خارج الأسطوانة لمنع الغبار الثانوي.
4. جهاز تفريغ الرماد
حفرة الرماد ومصدر تصريف الرماد: يتم تعيين منفذ تصريف الرماد في الجزء السفلي من المخروط لجمع الغبار المنفصل.يتم تجهيز بعض المعدات بصمام قفل (مثل صمام تصريف الرماد على شكل نجمة) لمنع تسرب الهواء.
التصميم المتميل لـ (≥ 60 درجة) يسهل انزلاق الغبار ويتجنب الانسداد.
- نعم5الهيكل الخاص (بعض النماذج)

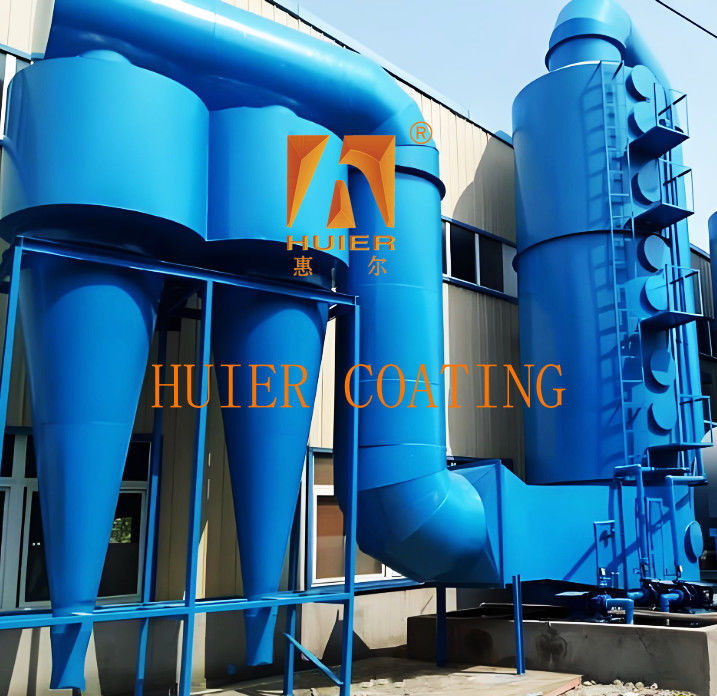

تصميم أسطوانة مزدوجة/متعددة الأسطوانات:تستخدم بعض النماذج (مثل مجمعات غبار الإعصار مزدوجة الأسطوانات) هياكل الأسطوانة الداخلية والخارجية لتعزيز القوة الطرد المركزي وتحسين كفاءة التقاط الجسيمات الصغيرة.
جهاز توجيه مساعد: تضيف بعض المعدات لوحة توجيه في أنبوب مدخل الهواء أو الأسطوانة لتحسين توزيع تدفق الهواء.
6المعايير التقنية
| مكونات | الوظائف والخصائص |
| قطر الاسطوانة | يؤثر بشكل مباشر على حجم الهواء، كلما كان القطر أكبر، كلما زادت قدرة المعالجة. |
| سرعة الغاز | عادة 12-20m / s، عالية جدا سوف تزيد من فقدان الضغط |
| حجم الجسيمات المعمول به | يلتقط الجزيئات بشكل رئيسي ≥ 5μm، مع كفاءة 70-95% |
7مخطط هيكلي مبسط
يدخل الغاز المحمل بالغبار إلى الأسطوانة من أنبوب مدخل الهواء المماس ، مما يشكل دويمًا خارجيًا.
يتم رمي جزيئات الغبار نحو جدار الجهاز بقوة الطرد المركزي وتنزلق إلى قاع المخروط.
يشكّل الغاز المنقّى دوّاراً داخلياً ويتم تفريغه من خلال أنبوب العادم، ويتم معالجة الغبار مركزياً من خلال منفذ تفريغ الرماد.
من خلال تأثير التآزر من الهياكل المذكورة أعلاه،يمكن لمجمع غبار الإعصار فصل جسيمات الغبار الكبيرة بكفاءة ومناسب لإزالة الغبار المسبق في السيناريوهات الصناعية مثل الاسمنتوالمعادن ومعالجة الحبوب.
1أداء التكلفة العالية: بناءً على استراتيجية وضع وتطوير المنتج الخاصة بالعميل، وبالتسعير الاقتصادي كأساس، نحقق أفضل أداء التكلفة.
2إن مفهوم التصميم المتقدم والدقيق للمعدات، إلى جانب المعدات الصناعية الآلية للغاية، يعرض صورة مؤسسة حديثة ومتقدمة.
3لديها قدرة عالية على التكيّف، وتلبي متطلبات الإنتاج الحالية وتحتفظ بمجال للتطوير، مع الأخذ في الاعتبار احتياجات زيادة الإنتاج وتحسين الجودة في المستقبل.
4الامتثال للجودة يلتزم بدقة بنظام إدارة الجودة ISO900، مع كل تفاصيل دقيقة من تركيب المعدات بأكملها يتم السيطرة عليها بدقة.
