1. تدفق العملية النموذجي
1. مرحلة ما قبل المعالجة: التخلص من الشحوم: التنظيف بالموجات فوق الصوتية مع محلول قلوي لإزالة بقع الزيت السطحي ؛
التخليل: حمض الهيدروكلوريك أو محلول حمض الكبريتيك لإزالة طبقة الأكسيد ، الوقت 30-120 ثانية.

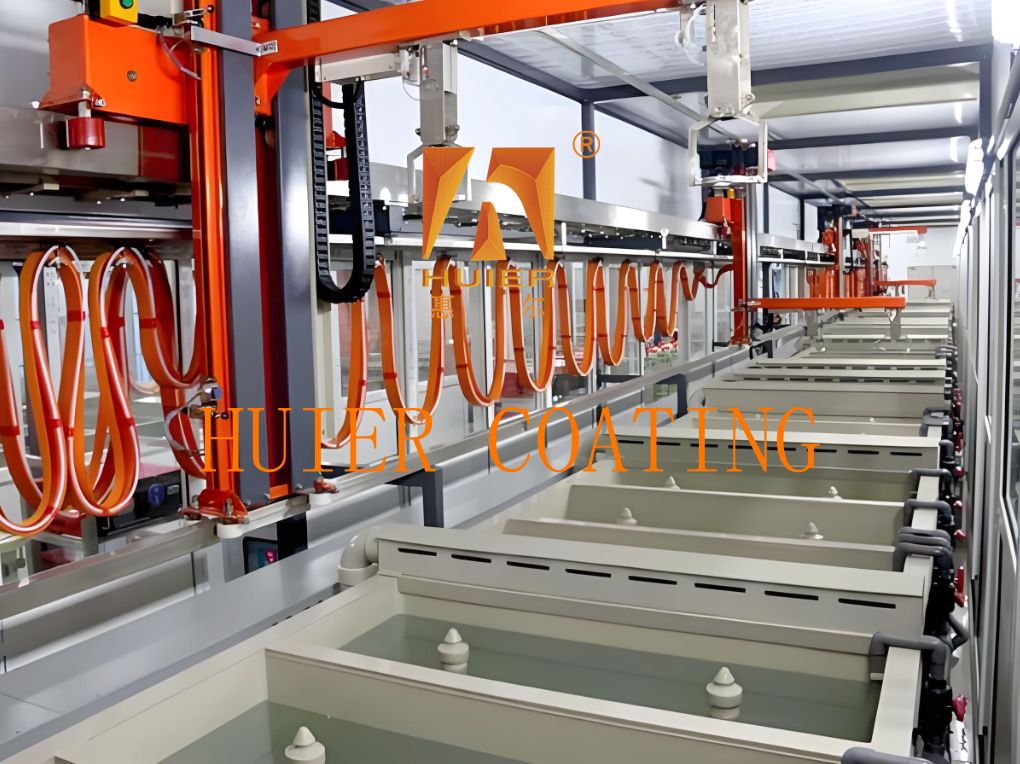

2. مرحلة الطلاء الكهربائي: طلاء دبابات الطلاء الكهربائي: يمسك الروبوت بشركة العمل ويغمرها في محلول الطلاء (مثل طلاء الزنك ، طلاء النيكل) ، الكثافة الحالية هي 1-5A/DM² ، وسمك الطلاء هو 5-30μm.
3. مرحلة ما بعد العلاج: غسل المياه المضاد ثلاث مراحل → التخميل (صيغة ثلاثية كروم/خالية من الكروم) → تجفيف الطرد المركزي (800-1200R/دقيقة) → تجفيف الهواء الساخن (60-80 ℃).
الثاني. الميزات الفنية
أتمتة عالية: دعم تبديل برامج العمليات ، ووقت التغيير ، 15 دقيقة ، مناسبة لإنتاج الدُفعات الصغيرة من أصناف متعددة.
توفير الطاقة وحماية البيئة: يقلل التصميم المغلق من انبعاثات المركبات العضوية المتطايرة ، ويحقق نظام إعادة استخدام مياه الصرف (التناضح العكسي) انبعاثات منخفضة التركيز (COD ≤ 50mg/L).
التوسع المرن: حجم الخزان القابل للتخصيص (الطول 500-2500 مم ، عرض 500-1800 مم) ، وحدات العمليات (مثل أنود ، تقليد الذهب).
ثالثا. سيناريوهات التطبيق
| صناعة | العملية المعمول بها | typical workpalbous | المواصفات الفنية |
| تصنيع الأجهزة | المجلفن/المطلي بالنيكل | مسامير ، الينابيع | سمك الطلاء 10-25 ميكرون ، مقاومة رذاذ الملح ≥480H |
| المكونات الإلكترونية | مطلي بالقصدير/مطلي بالفضة | الموصلات ، جهات الاتصال | مقاومة السطح ≤0.05Ω ، ROHS متوافقة |
| electroplating الكهربي | تقليد الذهب/النحاس العتيقة | ملحقات الحمام ، المجوهرات | خطأ توحيد اللون ≤ ± 5 ٪ 5 |
I. الهيكل الأساسي
1. وحدة الذراع الآلية
single-arm mechanical device : ذراع روبوتية من 6 محاور مدفوعة بمحرك مؤازرة ، مع دقة تحديد المواقع ≤ ± 0.5 مم ، تدعم الاستيلاء الدقيق ونقل الشماعات أو الأسطوانات.
drive system : مزود بقضبان مخفض ومرشد ، تتراوح سرعة التشغيل من 1-3 م/دقيقة ، وسعة التحميل تتراوح بين 50 و 200 كيلوجرام ، وهي مناسبة لقطاعات العمل الصغيرة (أقل من -50 مم).
2. مجموعة خزان المعالجة الكهربائية
tanker تصميم : مصنوع من PP/PVC أو الفولاذ المقاوم للصدأ ، ويشمل خزانات الطلاء الكهربائي ، وخزانات التخليل ، وخزانات الغسيل ، إلخ.
نظام سائل : المضخة المغناطيسية المدمجة ومرشح دقة 5μm لتحقيق ترشيح حلول حل الطلاء ، مع معدل استخدام ≥95 ٪.
3. نظام النقل
track and Hanger : تصميم المسار المعياري ، مع الشماعات أو بكرات قابلة للفصل (سبيكة PP/Titanium) ، تدعم عملية مستمرة متعددة المحطة.
Sensor تحديد المواقع : أجهزة الاستشعار الكهروضوئية وأجهزة RFID تتبع موقع قطع العمل في الوقت الحقيقي لضمان مزامنة العملية.
4. نظام التحكم
PLC وحدة التحكم : Siemens/Mitsubishi PLC المتكاملة وواجهة شاشة اللمس البشرية ، مسبقًا مجموعات متعددة من معلمات العملية (الحالية ، درجة الحرارة ، الوقت) ، دعم التبديل التلقائي.
power Management : يوفر المقوم مزود طاقة DC مستقر ، ودقة التحكم في الكثافة الحالية ≤ ± 0.1a/dm².
ii. المكونات المساعدة
1. إطار جسم الخزان
إطار المواد : أنبوب مربع من الفولاذ المقاوم للصدأ أو إطار الحديد الزاوية ، مقاومة للتآكل وقوة دعم عالية.
2. وحدة علاج حماية البيئة
مجموعة الغاز من النفايات : نظام استخراج الضباب الحمضي + برج رش السائل القلوي ، كفاءة التنقية ≥90 ٪.
Watewater REUSE : جهاز التناضح العكسي RO يعامل تنظيف مياه الصرف الصحي لتحقيق إفرازات منخفضة التركيز (COD≤50MG/L).
3. جهاز التدفئة/التبريد
نظام التحكم في درجة الحرارة : أنبوب تسخين المعادن التيتانيوم أو خط أنابيب التبريد غير المباشر للحفاظ على نطاق تقلب درجة حرارة الحمام من ± 1 ℃.
iii. أمثلة المعلمة الفنية
| عناصر | تحديد | مؤشرات الأداء |
| ذراع آلي | 6 محاور محرك المؤازرة | دقة تحديد المواقع ≤ ± 0.5mm15 |
| طلاء سعة خزان | 500-2000L (مادة PP) | مقاومة درجة الحرارة ≤80 ℃ 45 |
| نظام الطاقة | DC Rectifier (0-1000A قابل للتعديل) | الكثافة الحالية 1-5A/DM² |
| WASTEWATER RESE RATE | نظام التناضح العكسي RO | معدل إعادة التدوير ≥80 ٪ 56 |
1. أداء التكلفة العالية: بناءً على استراتيجية تحديد موقع المنتجات وتطويرها ، ومع القدرة على تحمل التكاليف الاقتصادية كأساس ، نحقق أفضل أداء في التكلفة.
2. يعرض مفهوم التصميم المتقدم والدقيق للمعدات ، إلى جانب المعدات الصناعية الآلية للغاية ، صورة مؤسسة حديثة ومتقدمة.
3. لديها قدرة عالية على التكيف ، وتلبية متطلبات الإنتاج الحالية وحفظ مساحة للتطوير ، مع مراعاة احتياجات زيادة الإنتاج وتحسين الجودة في المستقبل.
4. يلتزم الامتثال بشكل صارم بنظام إدارة الجودة ISO900 ، مع كل تفاصيل دقيقة لتركيب المعدات بأكمله يتم التحكم فيه بشكل صارم.
