1. مثال على تدفق العملية
التغذية → إزالة الشحوم/التخليل (تنظيف بالموجات فوق الصوتية بمحلول قلوي + معالجة بحمض الهيدروكلوريك) → الطلاء الكهربائي (التحليل الكهربائي/النيكل، كثافة التيار 1-5 أمبير/ديسم²) → غسيل ثلاثي المراحل بالمياه → التخميل (الكروم ثلاثي التكافؤ أو عملية خالية من الكروم) → التجفيف بالطرد المركزي (800-1200 دورة في الدقيقة) → التجفيف بالهواء الساخن (60-80 درجة مئوية) → التفريغ.
2. الميزات الفنية
كفاءة عالية: وضع التشغيل المستمر، يمكن أن تصل سعة المعالجة اليومية للخط الواحد إلى 2-8 أطنان، وأقصر وقت دورة هو 35 ثانية.
صيانة منخفضة: هيكل ميكانيكي بسيط (محرك هيدروليكي/سلسلة بشكل أساسي)، تكلفة صيانة منخفضة، عمر خدمة ≥ 10 سنوات.
حماية البيئة: خزان مغلق + نظام تجميع رذاذ الحمض (كفاءة التنقية ≥ 90٪)، معدل إعادة استخدام مياه الصرف الصحي ≥ 80٪.
توسيع مرن: يدعم القفز بين الفتحات، والتبديل بين أنواع الطلاء المتعددة (مثل طلاء النحاس والطلاء الفضي)، ووقت التغيير هو ≤ 15 دقيقة.
3. سيناريوهات التطبيق
| الصناعة | العملية النموذجية | قطع العمل القابلة للتطبيق | مؤشرات الأداء |
| تصنيع الأجهزة | طلاء الزنك/طلاء الكروم الصلب | البراغي، حلقات المكبس | سمك الطلاء 10-30 ميكرومتر، مقاومة رذاذ الملح ≥ 480 ساعة |
| المكونات الإلكترونية | طلاء القصدير/الطلاء الفضي | الموصلات، نقاط التلامس | مقاومة السطح ≤ 0.05 أوم، متوافقة مع RoHS |
| الطلاء الكهربائي للبلاستيك | طلاء النيكل الكيميائي/طلاء الذهب المقلد | إكسسوارات الحمام، الأجزاء الزخرفية | خطأ توحيد اللون ≤ ±5٪ |
4. نقاط الاختيار
مطابقة العملية: إعطاء الأولوية للنماذج التي تدعم التخميل الخالي من الكروم وعمليات القفز بين الفتحات لتلبية اللوائح البيئية.
تكييف السعة: حدد سعة الفتحة بناءً على حجم المعالجة اليومية (2-8 أطنان) وحجم قطعة العمل (طول الفتحة 500-2500 مم).
دقة التحكم: تأكد من أن خطأ التحكم في كثافة التيار هو ≤ ±0.1 أمبير/ديسم² وأن تقلب درجة الحرارة هو ≤ ±1 درجة مئوية.

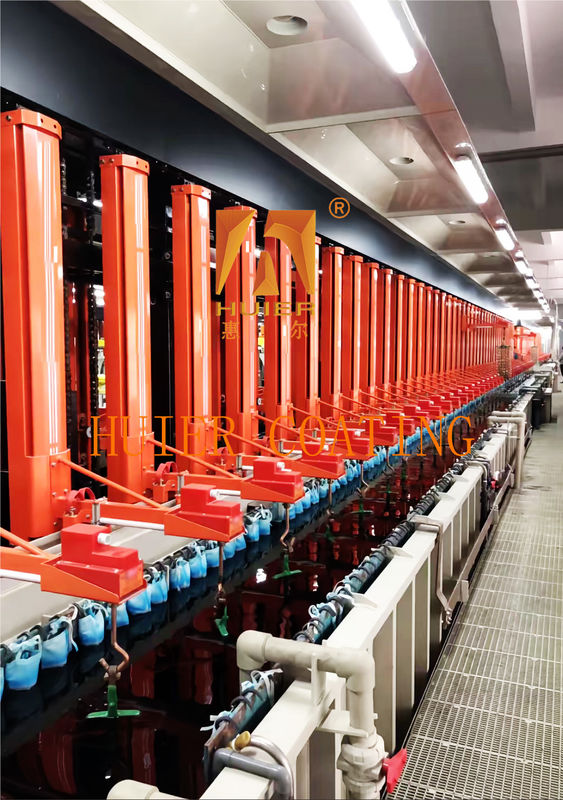

1. نظام المسار
تخطيط حلقي: يتم ترتيب الخزانات بترتيب تدفق العملية، وعرض الخزان موحد (يتناسب مع حجم الشماعة)، ويتم تحديد الملعب الأفقي حسب وقت المعالجة والإيقاع المتحرك.
وضع النقل: محرك هيدروليكي (معدات كبيرة) أو محرك سلسلة (معدات صغيرة)، لتحقيق الرفع الرأسي أو الرفع المتأرجح، وسرعة التشغيل قابلة للتعديل (وقت الإيقاع من 35 ثانية إلى 1 دقيقة).
2. وحدة الخزان
مجموعة الخزانات الوظيفية: بما في ذلك خزان الطلاء الكهربائي، وخزان إزالة الشحوم، وخزان التخليل، وخزان الغسيل، وخزان التخميل، وما إلى ذلك، مصنوعة من مادة البولي بروبيلين/البولي فينيل كلوريد أو الفولاذ المقاوم للصدأ، وهيكل مغلق بالكامل لتقليل التطاير.
تصميم الحجم: يتم تحديد طول الخزان حسب وقت المعالجة، ويتم تحديد العمق وارتفاع الرفع حسب حجم قطعة العمل والشماعة.
3. آلية النقل والرفع
جهاز الرفع الرأسي: محرك سيرفو يدفع السلسلة/القضيب الإرشادي، ودقة تحديد المواقع ≤ ±0.5 مم، وقدرة التحميل ≤ 200 كجم، ويدعم القفز بين الفتحات والتنقيط والإجراءات الأخرى.
تصميم الشماعة: شماعة من سبائك التيتانيوم/البولي بروبيلين قابلة للفصل، مناسبة لقطع العمل الصغيرة (مثل البراغي والموصلات)، الملعب الأفقي قابل للتعديل.
4. نظام التحكم
التحكم المتكامل PLC: إعداد مسبق لمجموعات متعددة من معلمات العملية (كثافة التيار، والوقت، ودرجة الحرارة)، ودعم الإنذار التلقائي والإغلاق غير الطبيعي.
تحديد موضع المستشعر: يتتبع المستشعر الكهروضوئي و RFID موضع الشماعة في الوقت الفعلي لضمان تزامن العملية.
5. النظام المساعد
نظام الترشيح الدوراني: مضخة مغناطيسية + مرشح دقيق 5 ميكرومتر، معدل إعادة تدوير محلول الطلاء ≥ 95٪.
نظام التحكم في درجة الحرارة: أنبوب تسخين من التيتانيوم أو جهاز تبريد غير مباشر، وتقلب درجة الحرارة ≤ ±1 درجة مئوية.
وحدة حماية البيئة: تجميع رذاذ الحمض (برج الرش القلوي، كفاءة التنقية ≥ 90٪)، إعادة استخدام مياه الصرف الصحي (التناضح العكسي RO، COD ≤ 50 مجم/لتر).
6. نظام الطاقة والقطب الكهربائي
المقوم: يوفر طاقة تيار مستمر مستقرة، ودقة التحكم في كثافة التيار ≤ ±0.1 أمبير/ديسم².
القطب الكهربائي الحلقي: يتم ترتيب القطب الكهربائي على شكل حلقة لضمان توزيع التيار بالتساوي في منطقة الطلاء الكهربائي وتحسين اتساق الطلاء.
الميزات الفنية
مسار عملية ثابت: مناسب للسيناريوهات ذات العمليات الناضجة والمنتجات الفردية، ولا يمكن عكسه.
استقرار عالي: الهيكل الميكانيكي معقد ولكن التحكم بسيط، وعمر الخدمة ≥ 10 سنوات، وتكلفة الصيانة منخفضة.
1. أداء عالي التكلفة: بناءً على تحديد موقع المنتج واستراتيجية التطوير الخاصة بالعميل، ومع القدرة على تحمل التكاليف الاقتصادية كأساس، نحقق أفضل أداء من حيث التكلفة.
2. يعرض مفهوم التصميم المتقدم والدقيق للمعدات، إلى جانب المعدات الصناعية الآلية للغاية، صورة مؤسسة حديثة ومتقدمة.
3. لديها قدرة عالية على التكيف، وتلبية متطلبات الإنتاج الحالية والاحتفاظ بمساحة للتطوير، مع الأخذ في الاعتبار الحاجة إلى زيادة الإنتاج وتحسين الجودة في المستقبل.
4. يلتزم الامتثال للجودة بدقة بنظام إدارة الجودة ISO900، مع التحكم الصارم في كل التفاصيل الدقيقة لتركيب المعدات بأكملها.
