1مبدأ العمل
إن خط إنتاج الغطاء الكهربائي للجدار يشكل طبقة موحدة على السطح المعدني من خلال التحليل الكهربائي. العملية الأساسية هي:تطبيق الجهد بين الأندود والكاثود لتسليم أيونات المعدن في محلول الكهرباء على سطح الكاثود (قطعة العمل) لتشكيل طبقة واقية أو وظيفية، مما يحسن مقاومة التآكل، مقاومة الارتداء وجمالية قطعة العمل.
2تكوين القلب
1نظام التحكم يتبنى جهاز تحكم قابل لبرمجة PLC (مثل علامات Mitsubishi و Omron في اليابان) لتحقيق التحكم التلقائي / شبه التلقائي الكامل ،دعم مجموعات متعددة من تبديل تدفق العملية، ولها أجهزة إنذار الخطأ و وظائف تتبع ذاكرة المعلمات.
2المعدات الإضافية: مرشح دقة عالية (لضمان نظافة محلول التصفيف) ، إمدادات الطاقة المباشرة (خروج تيار ثابت) ،نظام درجة حرارة ثابتة (للحفاظ على درجة حرارة محلول الصب) وجهاز معالجة غازات العادم (متطلبات حماية البيئة).
3نظام النقل محرك تنظيم سرعة التردد المتغير يدفع الرافعة لتشغيل، جنبا إلى جنب مع مفتاح الحث المغناطيسي أو مفتاح الكهرباء الضوئية لتحقيق تحديد المواقع الدقيقة،تقليل ضوضاء التشغيل والتكسير الميكانيكي.
3مجال التطبيق
أجزاء السيارات: مثل معالجة الطلاء المضاد للتآكل لأجزاء المحرك ومكونات التثبيت. المكونات الإلكترونية: تحسين القيادة وأداء حماية السطح.
قطع العمل ذات الحجم الكبير: مثل الأجزاء الهيكلية المعدنية ومتطلبات عملية الطلاء السميك للمعدات الصناعية.
4خصائص الأداء
1فعالة ومرنة تدعم تبديل الوضع اليدوي / التلقائي ، ويمكن تعديل بسرعة نوع الطلاء ، سمك الطلاء وتدفق العملية ،ويتم تكييفها مع احتياجات الإنتاج المتعدد الأصناف والفئات الصغيرة.
2. مستقرة وموثوقة هيكل البوابة لديه صلابة عالية، ويعمل نظام الرفع بسلاسة، ويمكن أن تصل توحيد الطلاء COV≤5٪.
3- توفير الطاقة وحماية البيئة اعتماد تصميم خزان مغلق ونظام معالجة غازات العادم للحد من التهاب محلول التصفيف وتفريغ مياه الصرف الصحي.بما يتماشى مع معايير حماية البيئة.
5أمثلة على المعلمات التقنية
| المعلمات | الوصف |
| الحجم الأقصى لقطع العمل | اعتمادا على تصميم الخزان، يمكن أن تصل إلى عدة أمتار |
| توحيد الطلاء | COV≤5٪، CR≤±12٪ |
| سرعة التشغيل | تحويل التردد القابل للتعديل (0.5-5m/min) |
| دقة التحكم | خطأ تحديد الموقع ± 1 ملم |

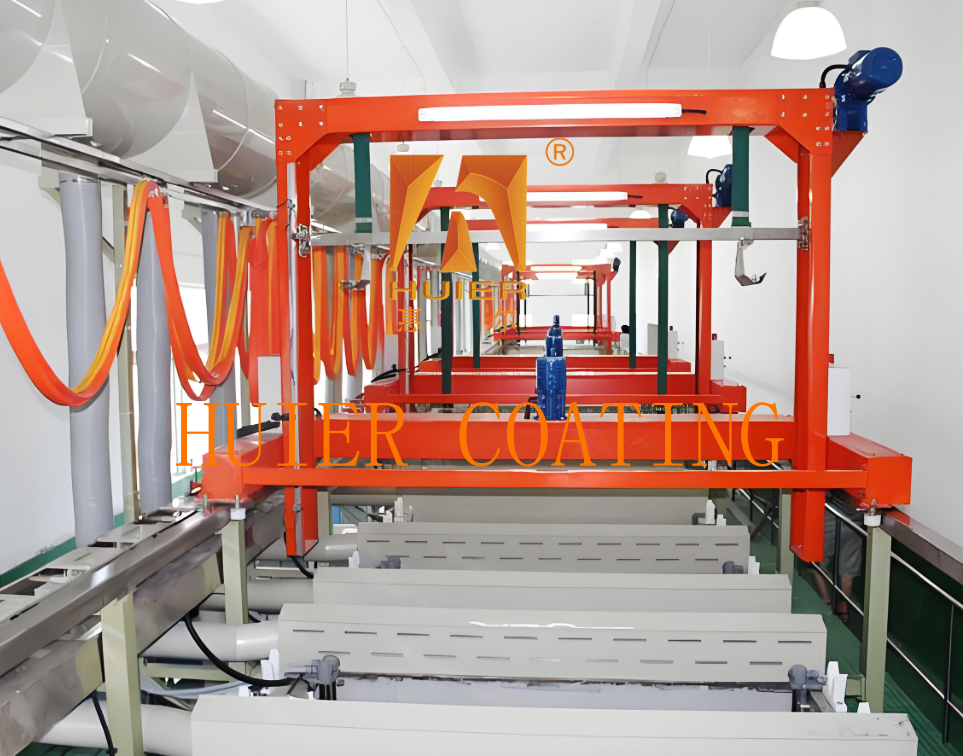

1إطار البوابة
يتم اعتماد هيكل الإطار القائم على العمود ، ويتم تصنيع الجسم الرئيسي من الفولاذ المقاوم للصدأ أو صفيحة PP ، والتي لديها صلابة عالية ومقاومة للتآكل ،ويمكن تكييفها مع خزانات الطلاء وقطع العمل بأحجام مختلفة.
يتم تقسيم تصميم خزان الطلاء إلى خزان عميق أو خزان ضحل.يحسن جسم الخزان الاستقرار من خلال تعزيز الهيكل لتلبية احتياجات الغسيل الكهربائي لقطع العمل ذات الكثافة العالية والقطر الصغير.
2نظام الرفع
جهاز الرافعة: مجهز برافعة الشراع أو خطاف رفع كهربائي ، يتم تحقيق تحديد الموقع الدقيق من خلال ناقل ناقل التروس ، وتدعم بعض النماذج تشغيل جهاز التحكم عن بعد يدوي.
جهاز الصرف: يتم تجهيز الرافعة بوظيفة الصرف لتقليل كمية محلول التصفيف الذي يتم إجراؤه وتقليل خطر التلوث المتبادل.
3تخطيط خزان التصفيف
يتم ترتيب خزانات الطلاء بالتوازي في خط مستقيم أو على شكل U وفقًا لمتطلبات العملية ، بما في ذلك خزانات الطلاء وخزانات التنظيف وخزانات التنشيط وما إلى ذلك.والخزانات مرتبطة بنظام نقل.
يتم تجهيز بعض خطوط الإنتاج بمحركات اهتزاز أو أجهزة نفخ الهواء أو أنظمة التسخين / التبريد لتحسين توحيد محلول التصفيف وجودة التصفيف الكهربائي.
4نظام الإرسال وموقع
وضع القيادة: يتم استخدام محرك تحويل التردد أو محرك خفض الفرامل ، والذي يدعم ضبط السرعة على عدة مستويات ، وانخفاض ضوضاء التشغيل ومقاومة ارتداء عالية.
تقنية تحديد الموقع: يتم تحقيق دقة تحديد الموقع بنحو ± 1 ملم من خلال مفتاح الحث المغناطيسي أو مفتاح الكهرباء الضوئية أو التحكم عن بعد بالأشعة تحت الحمراء لضمان استقرار رفع.
5نظام التحكم
يتبنى النواة جهاز تحكم قابل للبرمجة PLC (مثل علامات Mitsubishi و Omron) ، والذي يدعم التبديل التلقائي الكامل / شبه التلقائي / اليدوي ،ويمكن تعيين برامج تشغيل متعددة من خلال الشاشة اللمسية.
جهاز إنذار خطأ متكامل و وظائف تتبع ذاكرة المعلمات ، ومراقبة في الوقت الحقيقي للمعلمات الرئيسية مثل تيار الكهرباء ، ودرجة الحرارة والوقت.
6المعدات المساعدة
نظام تصفية: يحافظ المرشح عالي الدقة على نظافة محلول التصفية ويقلل من تأثير الشوائب على طبقة التصفية.
مصدر طاقة المصلح: مصدر طاقة نبض مزدوج أو مصدر طاقة متواصل لضمان انتاج تيار مستقر ، مناسب لأنواع مختلفة من الطلاء مثل طلاء الزنك وطلاء النيكل.
جهاز حماية البيئة: يتم تجهيز بعض النماذج بنظام معالجة غازات العادم أو تصميم خزان مغلق للحد من انبعاثات مركبات عاديّة متطايرة.
مثال على مخطط هيكلي
إطار البوابة → نظام الرفع → مجموعة خزان الصلبة → وضع ناقل النقل → نظام التحكم
↑ ↓
المعدات المساعدة (التصفية، إمدادات الطاقة، ضبط درجة الحرارة)
1أداء التكلفة العالية: بناءً على استراتيجية وضع وتطوير المنتج الخاصة بالعميل، وبالتسعير الاقتصادي كأساس، نحقق أفضل أداء التكلفة.
2إن مفهوم التصميم المتقدم والدقيق للمعدات، إلى جانب المعدات الصناعية الآلية للغاية، يعرض صورة مؤسسة حديثة ومتقدمة.
3لديها قدرة عالية على التكيّف، وتلبي متطلبات الإنتاج الحالية وتحتفظ بمجال للتطوير، مع الأخذ في الاعتبار احتياجات زيادة الإنتاج وتحسين الجودة في المستقبل.
4الامتثال للجودة يلتزم بدقة بنظام إدارة الجودة ISO900، مع كل تفاصيل دقيقة من تركيب المعدات بأكملها يتم السيطرة عليها بدقة.
