I. سير العملية
1مرحلة المعالجة السابقة
يتم إكمال قطع العمل ABS في التسلسل:
1 إزالة الدهون بالموجات فوق الصوتية → 2 التخفيف الكيميائي → 3 المحايدة → 4 التنشيط → 5 طبقة النحاس / النيكل الكيميائية.
2مرحلة التصفيف الكهربائي
ترسب المعادن المتعددة الطبقات: طبقة من النحاس الحمضي (10-20μm) → النيكل شبه الساطع (5-15μm) → الطبقة الزخرفية من الكروم (0.1-0.3μm) ؛
المعالجة اللاحقة: غسل الماء → التجفيف → تجفيف الهواء الساخن، والانحراف في سمك الطلاء ≤ 5 ٪.
2المعلمات التقنية
كفاءة التشغيل: القدرة الإنتاجية اليومية من 500 إلى 2000 قطعة لكل خط (اعتمادا على حجم القطعة المعالجة وسماكة الطلاء) ؛
كثافة التيار: 0.5-2A/dm2 في مرحلة التصفية الكيميائية، 1-5A/dm2 في مرحلة التصفية الكهربائية.
دقة التحكم في درجة الحرارة: درجة حرارة محلول التصفيف ± 1 درجة مئوية، درجة حرارة التجفيف 80-120 درجة مئوية (تحكم خوارزمية PID) ؛
الركائز المطبقة: البلاستيك الهندسي مثل ABS ، سبيكة PC / ABS.
3خصائص تصميم المعدات
تخطيط وحداتي: يدعم توسيع المحطة وتبديل نوع الطلاء (مثل الذهب المقلد ، النيكل غير الملموس ، وما إلى ذلك) ؛
تصميم انخفاض استهلاك الطاقة: يعتمد مصدر الطاقة المباشر النبض، والذي يوفر 20-30٪ من الطاقة مقارنة بمصدر الطاقة المتردد التقليدي.
تكامل حماية البيئة: مجهزة ببرج جمع الضباب الحمضي (كفاءة التطهير ≥95%) ونظام إعادة استخدام مياه الصرف الصحي.
التحكم الذكي: التكامل بين PLC + HMI ، يدعم المراقبة في الوقت الحقيقي وتتبع البيانات لبارامترات العملية (الوقت ، درجة الحرارة ، التيار).
نظام التشخيص الذاتي للخطأ، يولد تقارير الإنتاج وتسجيلات الإنذار تلقائيًا.
4سيناريوهات قابلة للتطبيق
الصناعات: أجزاء داخلية للسيارات (مقبضات الأبواب والعلامات) ، ملحقات الحمام، أزرار الأجهزة المنزلية، الأغلفة الإلكترونية، إلخ.
أنواع الطلاء: الكروم عالي اللمعان (الديكور) ، النيكل غير الملموس (مقاوم للارتداء) ، طلاء سبيكة وظيفية (مقاوم للتآكل).
1نظام المعالجة المسبقة
1يستخدم خزان التنظيف بالموجات فوق الصوتية لإزالة الزيت والشوائب على سطح بلاستيك ABS ، بدقة التنظيف 5μm.
2. يستخدم خزان الخامسة الكيميائية محلول حمض الكروميك لتآكل سطح ABS لتشكيل هيكل ميكروبوري لتعزيز تماسك الطلاء.
3. حاوية التنشيط تحفيز السطح من خلال ملح البالاديوم أو محلول أمونيا الفضة لتوليد طبقة معدنية نشطة ، وتوفير مواقع تفاعل للتصفيف الكهربائي اللاحق.

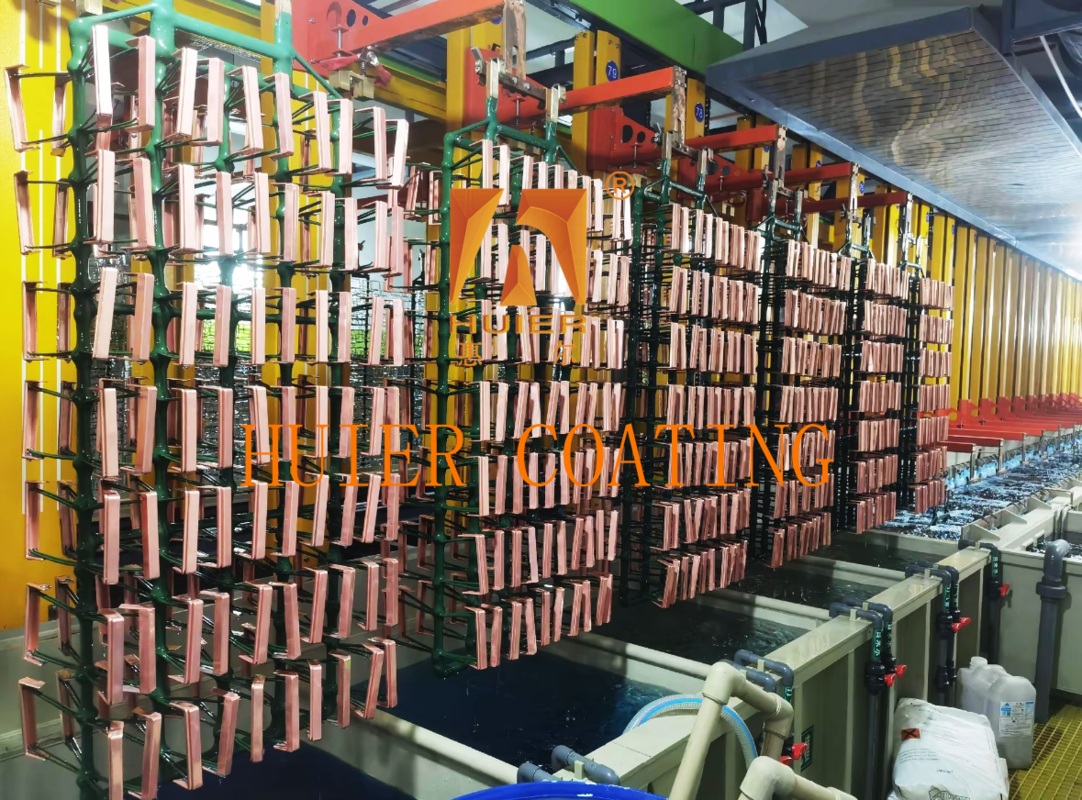

2. نظام خزان التصفيف الكهربائي
1. مجموعة خزان التصفية متعددة الطبقات يتم تكوينها مع خزانات التصفية النحاسية ، وتصفية النيكل وتصفية الكروم في تسلسل. تم تصميم جسم الخزان من مادة PP المقاومة للأحماض ،مقاومة لدرجات الحرارة العالية (≤70°C) والسائل الآكل.
2تحمل سلة التيتانيوم المعلقة الجزيئات المعدنية (مثل كرات النحاس وكتلة النيكل) ، وهي مجهزة بتخطيط قطرة مصفوفة للكهرباء لضمان توزيع التيار المتساوي.
3نظام تصفية الدورة الدموية مضخة مغناطيسية مع مرشح 5μm للحفاظ على نظافة محلول التصفيف وتقليل تدخل الشوائب.
3نظام نقل ورفع
1يمكن تحريك رافعة البورديوم والمسار الدائري بدقة من خلال التحكم في PLC (خطأ الموقع ≤ 1mm) ، ويمكن ضبط وقت ضربات (1-5 دقيقة / محطة).
2. يثبت الجهاز الدوار المثبت الذاتي أو المشبك المغناطيسي قطعة العمل ويدعم دوران 360 درجة لضمان طلاء موحد للأجزاء المعقدة (مثل علامات السيارات).
4نظام التحكم
1يحدد شاشة اللمس المتكاملة PLC + HMI معايير العملية (درجة الحرارة وكثافة التيار والوقت) ، ويرصد قيمة الـ pH وتركيز الأيونات في محلول التصفيف في الوقت الحقيقي.
2تتحكم خوارزمية وحدة التحكم في درجة الحرارة PID في درجة حرارة محلول الصفائح (دقة ± 1 °C) ، باستخدام أنابيب التدفئة الكهربائية أو التدفئة بالبخار.
5نظام مساعد
1نظام الصرف والتهوية يصنف ويرسل مياه الصرف الصحي الحمضية / القلوية ، وكفاءة تنقية برج جمع الضباب الحمضي ≥95٪.
2أجهزة حماية السلامة أجهزة استشعار مكافحة الاصطدام وأزرار وقف الطوارئ وحماية التسرب لضمان التشغيل المستقر للمعدات
الرواسب المطبقة: ABS ، سبيكة PC / ABS وغيرها من البلاستيك الهندسي ، انحراف سمك الطلاء ≤ 5٪.
تصميم وحدات: يدعم تغيير نوع الطلاء (مثل طلاء النيكل والكروم، وتقليد طلاء الذهب) وتوسيع خط الإنتاج.
حماية البيئة: نظام إعادة استخدام مياه الصرف الصحي وتصميم انخفاض استهلاك الطاقة (ادخار الطاقة 20-30٪).
1أداء التكلفة العالية: بناءً على استراتيجية وضع وتطوير المنتج الخاصة بالعميل، وبالتسعير الاقتصادي كأساس، نحقق أفضل أداء التكلفة.
2إن مفهوم التصميم المتقدم والدقيق للمعدات، إلى جانب المعدات الصناعية الآلية للغاية، يعرض صورة مؤسسة حديثة ومتقدمة.
3لديها قدرة عالية على التكيّف، وتلبي متطلبات الإنتاج الحالية وتحتفظ بمجال للتطوير، مع الأخذ في الاعتبار احتياجات زيادة الإنتاج وتحسين الجودة في المستقبل.
4الامتثال للجودة يلتزم بدقة بنظام إدارة الجودة ISO900، مع كل تفاصيل دقيقة من تركيب المعدات بأكملها يتم السيطرة عليها بدقة.
